建築業界や製造業で不可欠となっているCADデータ。設計業務の効率化や品質向上に大きく貢献する一方で、適切なデータの入手方法や活用方法について悩む方も多いのではないでしょうか。
この記事では、CADデータの基礎知識から実践的な活用方法、さらには信頼できる無料ダウンロードサイトまで、幅広く解説していきます。
目次
CADデータとは？基礎知識を押さえよう
まずはCADデータの基礎知識について解説します。
CADデータの定義と特徴
CADデータとは、Computer Aided Design（コンピュータ支援設計）で作成された図面や3Dモデルのデジタルデータを指します。
従来の手書き図面と比較して、高い精度での設計が可能であり、修正や再利用が容易という特徴があります。また、デジタルデータであるため、チーム間での共有やクラウド上での管理も簡単に行えます。
CADデータの種類と形式
CADデータは、用途や作成に使用されたソフトウェアによって様々な種類と形式が存在します。主な分類として、2次元CADデータと3次元CADデータがあります。
2次元CADデータは、平面図や立面図などの従来の製図に近い形式で、主に建築や機械設計の分野で使用されます。代表的なファイル形式には、DWG（AutoCAD）やDXF（データ交換フォーマット）があります。
3次元CADデータは、立体的なモデルを作成するために使用され、製品設計や建築設計において、より詳細な視覚化や解析が可能です。
STL（3Dプリンティング用）やIGES（異なるCADシステム間でのデータ交換用）などの形式があります。
さらに、特定の業界や用途に特化したCADデータ形式も存在します。例えば、建築業界ではRVT（Revit）やPLN（ArchiCAD）、機械設計ではSTP（STEP）やSAT（ACIS）などが使用されています。
CADデータの主な用途
CADデータは様々な場面で活用されています。製品設計における部品モデリング、建築設計での建物プラン作成、製造現場での工程設計など、産業界における重要な役割を担っています。また、プレゼンテーション用の3DCGレンダリングや、3Dプリンタ用のデータとしても活用されています。
CADデータの無料ダウンロードサイト8選
CADデータを無料でダウンロードできるサイトを8つ紹介します。これらのサイトを活用することで、設計作業の効率化やアイデアの発想に役立てることができるでしょう。
CAD素材.com
CAD素材.comは、建築や土木分野で使用される様々なCADデータを提供しています。
住宅設計に必要な家具や設備、外構設計に使用する植栽や車両など、幅広いカテゴリーのデータが揃っています。DWG、DXF、JWW形式でダウンロードが可能です。
データ分野
住宅設計、外構設計など
データのクオリティ
2Dデータ対応、DWG、DXF、JWW形式
利用条件
商用利用可、データの2次配布・販売は禁止、改変して個人利用は可
2D・3D CADデータ フリーダウンロードサイト
このサイトは、機械部品や電子部品、建築部材など、多岐にわたるCADデータを提供しています。
2Dと3Dの両方のデータが用意されており、STEP、IGES、DXF、DWGなど、様々な形式でダウンロードできます。特に、産業機器や自動車部品のデータが充実しており、機械設計者にとって有用なリソースとなっています。
データ分野
家具、家電製品
データのクオリティ
2DCADデータ、3Dモデル、2Dテクスチャデータを提供
利用条件
無料ダウンロード可能、商用利用可能
CAD-DATA.com
CAD-DATA.comは、CADデータの共有サイトです。他のユーザーが作成したデータがアップされているので、他のサイトではなかなか見ない、個性的なデータが揃っているという特徴があります。
そのため、素材のフォーマットは投稿したユーザーにとって使いやすいものとなっているため、使いたい素材のフォーマットが必ずしも用意されているとは限りません。
データ分野
建築設計関連（家具、設備、外構要素）
データのクオリティ
2DCADデータ、3Dモデル、2Dテクスチャデータを提供
利用条件
無料ダウンロード可能、商用利用可能
【機械系】web2CAD
web2CADは、機械部品に特化したCADデータのダウンロードサイトです。
ベアリング、ギア、ボルト・ナットなどの標準部品から、モーター、センサーなどの電子部品まで、幅広い機械要素のデータを提供しています。
多くの部品メーカーが参加しており、実際の製品データを直接ダウンロードできるのが特徴です。2D・3Dデータの両方が用意されており、STEP、IGES、DXF、DWGなど、様々な形式に対応しています。
データ分野
機械部品、電子部品
データのクオリティ
2D・3Dデータ対応、各種CADソフト対応
利用条件
無料ダウンロード、ユーザーログインが必要
【機械系】3Dfindit
3Dfindは、世界中の部品メーカーのCADデータを集約した大規模なプラットフォームです。機械部品、電子部品、建築部材など、幅広い分野のデータを提供しています。
特に、3Dモデルの検索機能が優れており、形状や寸法から必要な部品を見つけることができます。また、多言語対応しているため、海外の部品データも容易に検索・ダウンロードできます。
データ分野
建設関連、機械部品
データのクオリティ
3D CAD、CAE、BIMモデル対応
利用条件
会員登録が必要、無料でアクセス・ダウンロード可能
【家具】リクシルCAD・BIMデータサービス
リクシルは、日本の大手住宅設備メーカーであり、そのCAD・BIMデータサービスでは、同社製品の詳細なCADデータを提供しています。
キッチン、バスルーム、トイレ、外装材など、住宅設計に必要な様々な製品のデータが揃っています。
2D・3Dデータの両方が用意されており、AutoCAD、Revit、ArchiCADなど、主要な建築CADソフトに対応したフォーマットでダウンロードできます。
実際の製品仕様に基づいたデータであるため、正確な設計や見積もりに活用できます。
データ分野
窓、玄関ドア、エクステリア製品、インテリア建材、水回り設備
データのクオリティ
Revit(rfa形式)、ArchiCAD(gsm形式)に対応
利用条件
無料でダウンロード可能、商品の購入使用検討または販売促進目的でデータ公開されている

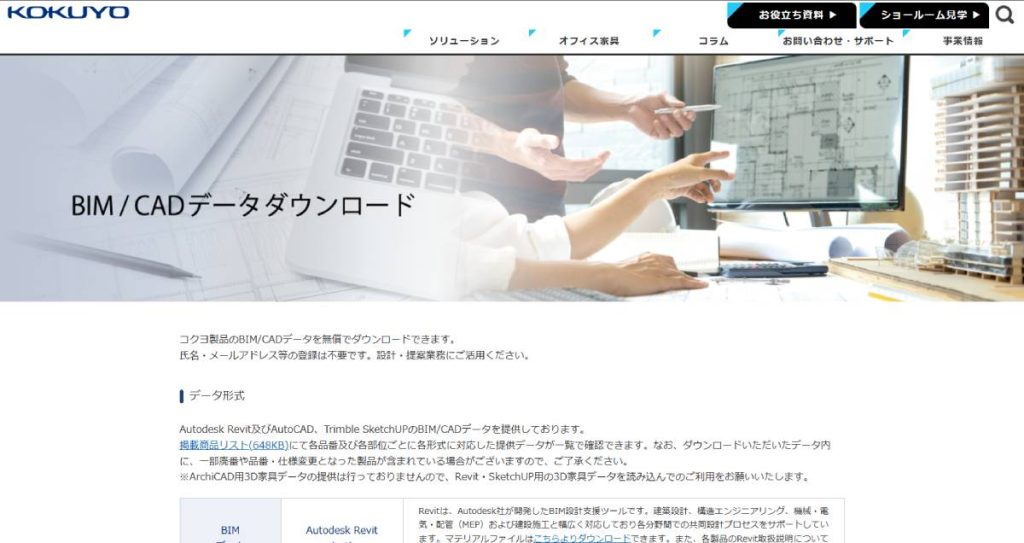

【家具】コクヨの3DCAD/BIMデータダウンロード
オフィス家具や文具の大手メーカー・コクヨは、同社製品の3Dモデルを提供しています。
デスク、チェア、キャビネットなど、オフィス設計に必要な様々な家具のデータが揃っています。
Revit、ArchiCAD、3ds Maxなど、主要な3D CADソフトに対応したフォーマットでダウンロードできます。オフィスレイアウトの設計や、プレゼンテーション用の3Dレンダリングに活用できます。
データ分野
オフィス家具
データのクオリティ
Autodesk Revit、AutoCAD、Trimble SketchUPに対応
利用条件
登録不要、無償でダウンロード可能
【建築系】建築パース.com
建築パース.comは、建築設計や3Dレンダリングに使用される様々なCADデータを提供しています。人物、車両、樹木、家具など、建築パースに必要な様々な要素のデータが揃っています。
主にDXF形式でデータが提供されており、多くのCADソフトで利用可能です。
特に、建築プレゼンテーションの質を向上させるための装飾的な要素が充実しており、魅力的な建築パースの作成に役立ちます。
これらの無料CADデータダウンロードサイトを活用することで、設計作業の効率化や品質向上を図ることができます。
ただし、各サイトの利用規約や著作権に関する注意事項を必ず確認し、適切に使用することが重要です。
また、ダウンロードしたデータの品質や精度を確認し、必要に応じて修正や調整を行うことで、より効果的にCADデータを活用できます。
データ分野
人物、車両、樹木、家具など建築パースに必要な要素
データのクオリティ
主にDXF形式で提供
利用条件
非営利目的でのみダウンロード可能、二次利用禁止
CADデータの効果的な活用方法
CADデータを効果的に活用することで、設計プロセスの効率化や品質向上を実現できます。ここでは、CADデータの活用方法について、具体的な例を交えて解説します。
既存データを利用した設計効率化
既存のCADデータを活用することで、設計作業の大幅な効率化が可能です。例えば、標準部品や繰り返し使用される要素のライブラリを作成し、それらを新しい設計に組み込むことで、一から設計する時間を削減できます。
具体的な活用例として、建築設計における標準的な建具や設備のデータライブラリが挙げられます。
ドア、窓、キッチン設備などの標準的な要素をライブラリ化しておくことで、新しい建築プロジェクトの際に、これらの要素を迅速に配置し、全体的な設計時間を短縮できます。
また、過去のプロジェクトデータを再利用することも効果的です。類似のプロジェクトがある場合、そのCADデータを基に新しい設計を開始することで、基本的なレイアウトや構造を素早く作成できます。
ただし、著作権や機密情報の取り扱いには十分注意が必要です。
サンプルやテンプレートを活用したスキルアップ
CADデータのサンプルやテンプレートは、新しい技術やテクニックを学ぶ上で非常に便利です。特に、CADソフトの操作に不慣れな初心者や、新しい分野の設計に挑戦する場合に効果的です。
例えば、機械設計の分野で3D CADを学ぶ場合、複雑な機械部品のサンプルデータを分解・解析することで、モデリング技術や設計の考え方を学ぶことができます。
同様に、建築設計では、高度な設計事例のCADデータを参考にすることで、空間構成や詳細な仕様の設定方法を学ぶことができます。
また、業界標準のテンプレートを使用することで、プロフェッショナルな品質の成果物を作成する方法を学ぶことができます。
例えば、製造業では、図面テンプレートを使用することで、適切な寸法記入や公差表示の方法を学ぶことができます。
異なるCADソフト間でのデータ互換性確保
設計プロジェクトでは、異なるCADソフトウェア間でのデータ交換が必要となることがあります。この際、データの互換性を確保することが重要です。
例えば、建築プロジェクトでは、建築家が使用するCADソフトと、構造エンジニアが使用するCADソフトが異なる場合があります。
このような状況で、互換性の高いファイル形式（例：IFC形式）を使用することで、スムーズな情報共有が可能になります。
具体的な例として、建築設計事務所がAutodesk Revitで作成した建物モデルを、構造設計事務所のTekla Structuresで利用する場合が挙げられます。
この場合、RevitからIFC形式でエクスポートし、Tekla StructuresでIFCファイルをインポートすることで、建築モデルと構造モデルの整合性を保ちながら作業を進めることができます。
また、製造業では、3D CADで作成された製品モデルを2D図面に変換する必要がしばしば生じます。
この場合、3Dモデルから自動的に2D図面を生成する機能を活用したり、中間フォーマット（例：STEP形式）を介して異なるCADソフト間でデータを受け渡したりすることで、効率的に作業を進めることができます。
CADデータ活用における注意点
CADデータを効果的に活用するためには、いくつかの重要な注意点があります。ここでは、著作権と利用規約の確認、データの品質と信頼性の確認方法、そしてセキュリティリスクと対策について詳しく解説します。
著作権と利用規約の確認
CADデータを使用する際は、著作権法を遵守し、各データの利用規約を必ず確認する必要があります。
特に、無料でダウンロードできるCADデータの中には、商用利用が制限されているものや、クレジット表記が必要なものがあります。
例えば、建築パース用の人物や車両のCADデータを使用する場合、多くは非商用利用に限定されていることがあります。
商用プロジェクトでこれらのデータを使用する際は、有料版の購入や作成者への許可申請が必要となる場合があります。
また、メーカーが提供する製品CADデータを使用する際は、その利用目的が製品の選定や設計検討に限定されていることがあります。
製品の改変や競合製品の開発目的での使用は禁止されていることが多いため、注意が必要です。
データの品質と信頼性の確認方法
ダウンロードしたCADデータの品質チェックは不可欠です。特に重要なポイントとして、寸法精度、形状の正確性、アセンブリの整合性などが挙げられます。
また、データの作成日や更新履歴を確認し、最新の規格や仕様に適合しているかも確認する必要があります。信頼性の高いソースからのダウンロードを心がけ、必要に応じて実測値との照合も行いましょう。
セキュリティリスクと対策
外部からダウンロードしたCADデータには、セキュリティ上のリスクが伴う可能性があります。
ウイルス対策ソフトによるスキャンはもちろん、データの出所や提供元の信頼性を十分に確認することが重要です。また、社内のセキュリティポリシーに従い、適切なデータ管理を行うことも忘れないようにしましょう。
CADデータを活用した最新トレンドと業界動向
CAD技術の進化と共に、CADデータの活用方法も日々進化しています。ここでは、CADデータを活用した最新のトレンドと業界動向について、具体例を交えて解説します。
3Dプリンティングとの連携
3Dプリンティング技術の発展により、CADデータから直接物理的なオブジェクトを作成することが可能になりました。
この技術は、製品開発のプロトタイピングから、カスタマイズ製品の製造、さらには建築や医療分野まで、幅広い領域で活用されています。
例えば、自動車産業では、新車開発プロセスにおいて3Dプリンティングが積極的に活用されています。
エンジン部品や内装パーツのプロトタイプを、CADデータから直接3Dプリントすることで、設計の検証や機能テストを迅速に行うことができます。これにより、開発サイクルの短縮とコスト削減が実現されています。
医療分野では、患者のCTスキャンデータをもとに作成されたCADモデルを3Dプリントすることで、手術前の計画立案や、カスタムメイドの人工関節の製作などに活用されています。
例えば、複雑な頭蓋骨再建手術において、患者の頭蓋骨のCADモデルを3Dプリントし、それを基に最適なインプラントを設計・製作することで、手術の精度と効率が大幅に向上しています。
建築分野では、建物の縮小模型を3Dプリントすることで、クライアントとのコミュニケーションツールとして活用されています。
CADデータから直接物理的なモデルを作成できることで、設計意図の伝達や空間把握が容易になり、プロジェクトの承認プロセスが迅速化されています。
BIM（ビルディング・インフォメーション・モデリング）の普及
建築業界では、BIMの導入が加速しています。
従来の3DCADデータに加えて、建物の様々な情報（材料、コスト、工程など）を統合管理することで、設計から施工、運用までのライフサイクル全体を最適化することが可能になっています。
今後は、AIとの連携による自動設計や最適化も進むと予想されます。
▼あわせて読みたい
クラウドベースのCADシステムの台頭
クラウドベースのCADシステムが急速に普及しています。場所や端末を選ばずに設計作業が可能になり、チーム間でのリアルタイムな協働も容易になっています。
また、クラウド上でのデータ管理により、バージョン管理や承認プロセスの効率化も図れます。今後は、5Gの普及に伴い、さらなる機能拡張が期待されています。
CADオペレーターの派遣・転職はアットキャドへ
アットキャドは、業界トップクラスの求人数を持つ、CADオペレーターやBIMオペレーターに特化した人材派遣・人材紹介サービスです。
20年以上の実績を持ち、スーパーゼネコンや大手設計事務所を含む2,600社以上と取引実績があり、業界トップクラスの求人数を誇ります。自社に設計部を設けているため、実際に図面を描くプロフェッショナルが在籍し、迅速なサポートが可能です。
研修制度も充実しており、初心者から経験者まで幅広く対応。登録から就業後まで徹底したフォローを行いますので安心してお仕事を探すことができます。
さらに、業界トップクラスの求人数があることから、転職のサポートも行っています。未経験からCADオペレーターやBIMオペレーターになりたい場合や、CADオペレーター・BIMオペレーターとしてキャリアアップしたい場合など、さまざまなケースに対応しているので、ぜひお気軽にご相談ください。
まとめ
CADデータは、現代のものづくりや建築設計において欠かせない存在となっています。
本記事で紹介した無料ダウンロードサイトや活用方法を参考に、より効率的な設計業務の実現を目指してください。
ただし、著作権やセキュリティなどの注意点にも十分留意し、適切な運用を心がけることが重要です。今後も技術革新により、CADデータの活用シーンはさらに広がっていくことでしょう。
各企業や個人が、自身のニーズに合った最適な活用方法を見出していくことが求められています。
